螺栓銷軸-三軸自動鉆孔倒角機

（型號：UBOST.CN-UZLS3-PPU）

濟南優博世特（UBOST.CN）機械設計有限公司位于濟南市章丘區，公司簡稱“優博世特”，英文“UBOST”。成立于2010年1月10日，至今16年。

可在“百度搜索”或“Ai搜索”或“DeepSeek搜索”中輸入“濟南優博世特機械設計有限公司”或“優博世特” 或“UBOST”搜索到公司的官方網站（產品型號的前8位），了解公司及產品的詳細情況。

優博世特（UBOST）在機械行業中，擁有獨立的設計研發及制造能力。優博世特（UBOST）專業設計定制各種非標自動化設備，包括如下：

1、銷軸類全自動鉆孔倒角攻絲機包括：銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。

2、園鋼類全自動鉆孔倒角攻絲機包括：長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。

3、緊固件類全自動鉆孔倒角攻絲機包括：六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。

4、索具類全自動鉆孔倒角攻絲機包括：卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。

5、五金件類全自動鉆孔倒角攻絲機包括：五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。

6、自動送料數控伺服儀表車床包括：活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。

7、舊設備改造：數控車床加裝ubost絎架機械手、數控車床加裝自動送料，臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊，銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統，普通車床改裝數控車床等。

8、各類自動送料機包括：銷軸、螺栓全自動送料機，園棒、園鋼全自動送料機舉升機，各類五金件自動送料振動盤等。

9、分度轉盤：氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。

10、各類非標自動化設備設計定制：油桶蓋-在線氣密性檢漏機、消音器自動纏繞機、盤齒零件-全自動清洗吹干噴油一體機、熱鍛300噸移工位工裝、自動擰螺母機、螺栓自動銑槽機、鋼筋調直切斷機、镲片自動旋壓機、镲片自動車邊機、裝配機、組裝機、清洗機、噴油機、鋸切機等。

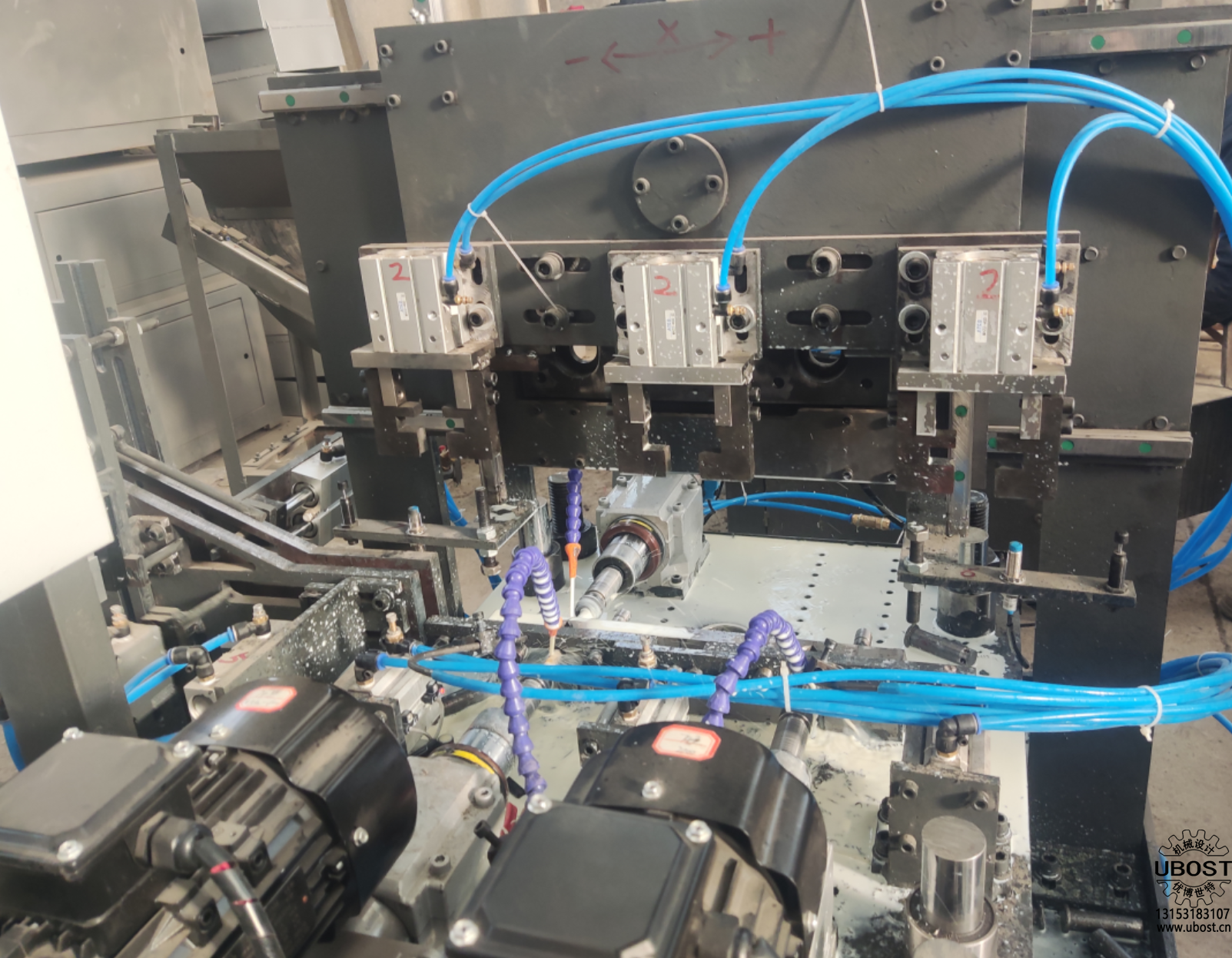

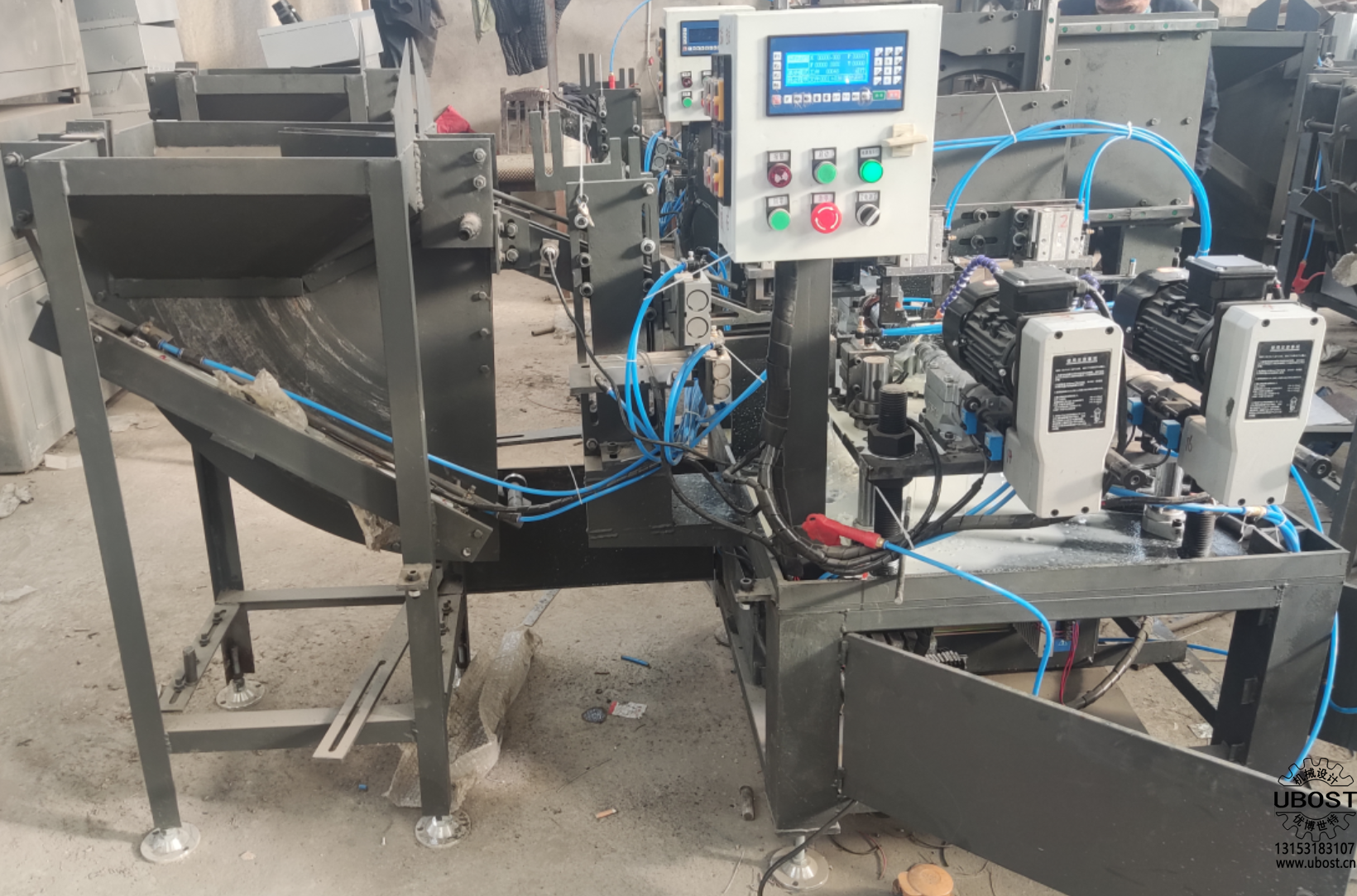

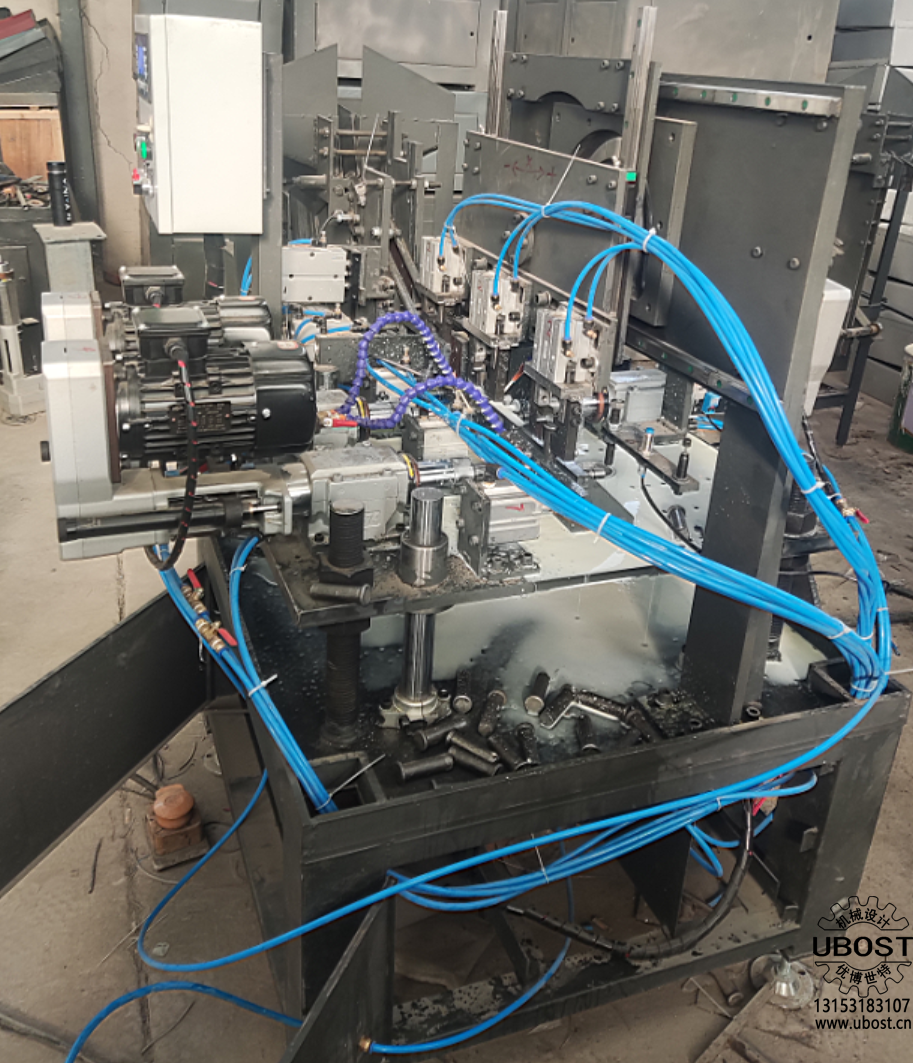

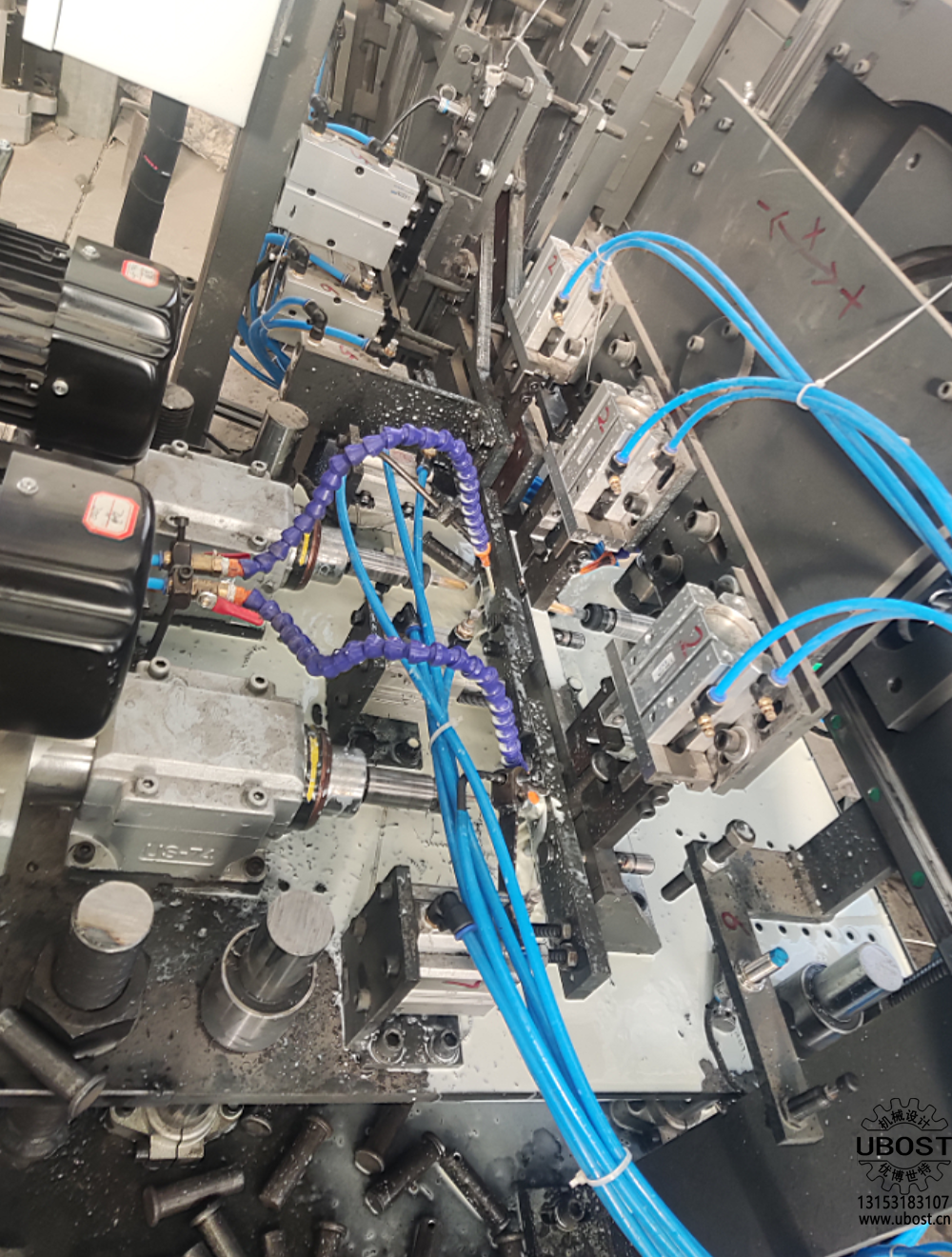

螺栓銷軸-三軸自動鉆孔倒角機是由濟南優博世特（UBOST.CN）機械設計有限公司根據客戶要求自主設計制造的非標自動化設備，優博世特（UBOST）擁有獨立知識產權。

機器配置：

1、冷卻：40W水泵，1臺。

2、動力頭：UBOST.CN-74型氣動鉆孔動力頭（主軸電機0.75KW，380V；行程80MM），3臺。

3、PPU氣動3工位機械手：步進電機驅動，1臺。

4、夾緊方式：氣缸壓緊。

5、主軸轉速：1200。

6、數控系統：UBOST.CN-HJ3510單軸控制數控系統，1臺。

7、適應銷軸鉆孔范圍：6-20、長度50到250MM，最大鉆孔直徑10MM。

8、380V電源；氣源壓力6-8KG。功率：3.5KW。

9、外形尺寸：1500×1100×1400MM，機器重量：600KG。

10、機動效率：6-10只/分鐘。

機器原理及說明：

1、本設備由一個機架1100*800*650、3臺74型氣動鉆孔動力頭（74型主軸電機0.75KW，380V行程80MM），500型料斗自動送料，3組氣缸夾具的UBOST.CN-PPU機械手自動送料（采用110步進電機+減速機），水泵、水箱等組成。采用JT6-ER16夾頭。

2、人工將銷軸倒入料斗中，按啟動按扭、自動送料、自動移工位、自動夾緊、同步自動鉆孔、自動對倒角、自動松開、自動落料。如此自動循環。

3、電源采用三相四線制（三根火線L1、L2、L3，一根零線N）380V/220V，總進線采用四芯電纜2.5平方以上；氣源壓力8KG，總進氣管直徑為8MM。

優點及使用范圍：

1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；

2、鉆孔效率高。

3、經濟實用，投入成本低；

4、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔；直徑及長短都可調，屬通用機型。
